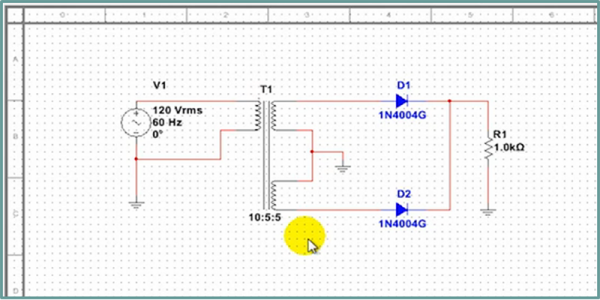

① 회로 구성을 위해 교류전원과 1p-2s 변압기, 다이오드 2개, 저항 1개, 접지 단자를 불러와 화면에
    배치한 후에 선을 연결해주세요.

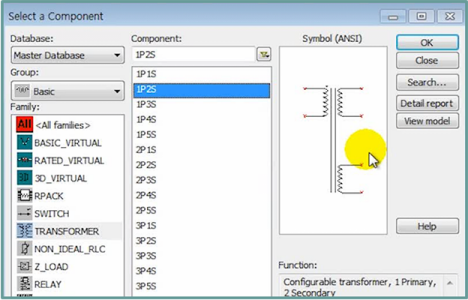

② 변압기 설정을 위해 중간탭에서 변압기를 불러와주세요.

순서 : [부품창] – [Basic] – [Transformer] – [1P2S]

③ 변압기 속성창에서 변압비를 10 : 5 : 5로 설정하여 중간탭 변압기의 특성을 가질 수 있도록
    변경해주세요.

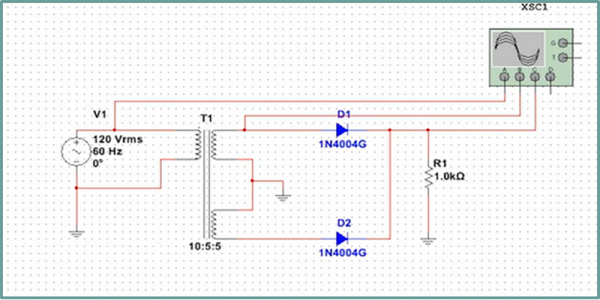

④ 정류 회로의 파형을 확인하기 위해서 오실로스코프를 연결해주세요.

⑤ 파형의 구분을 위해 연결선의 색을 변경해주세요.

⑥ 시뮬레이션을 실행한 후에 오실로스코프의 속성 창을 열어서 화면을 설정해주세요.

타임 스케일 : 5[ms/div], 볼트 스케일 : 100[V/div]

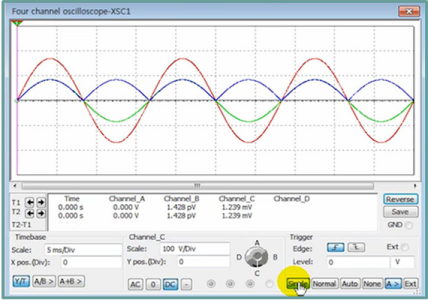

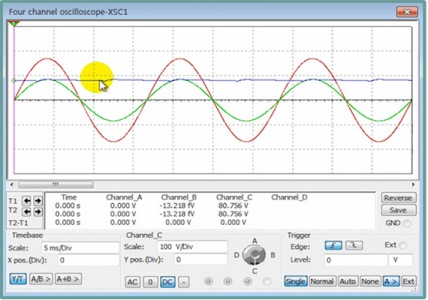

⑦ 오실로스코프의 측정 파형에서 각각의 출력 전압 파형을 비교해주세요.

⑧ 출력 전압의 크기를 비교해주세요.

- 전원 전압 : V_rms=120[V], 변압기 2차측 출력 전압 : V_rms=60[V], 부하저항 출력 전압 : V_rms=60[V]

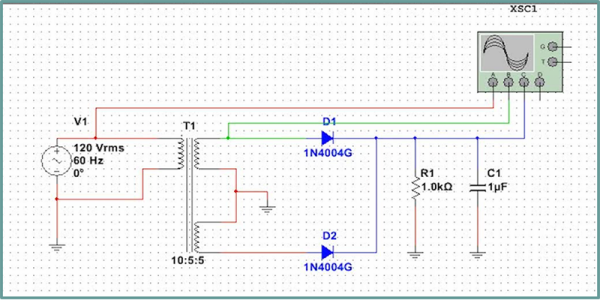

⑨ 부하에 병렬로 커패시터를 연결하여 출력 파형을 비교해주세요.

- C1=1[uF]

- 100[uF]

⑩ 커패시터 용량이 커질수록 직류에 가까운 파형이 얻어지는 것을 확인해주세요.

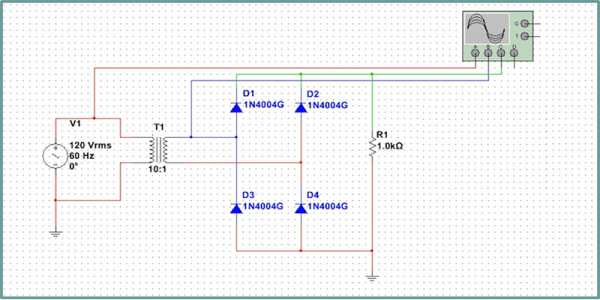

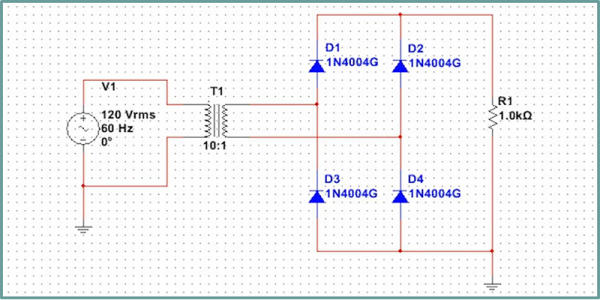

① 브릿지 전파정류 회로 구성을 위해 부품도구모음에서 교류전원과 1p-1s변압기, 다이오드 4개, 저항 1개,
    접지단자를 불러와 화면에 배치해주세요.

- V_rms= 120 [V], f= 60[Hz], R=1[kΩ]

- 변압비 10:1

② 오실로스코프를 연결해주세요.

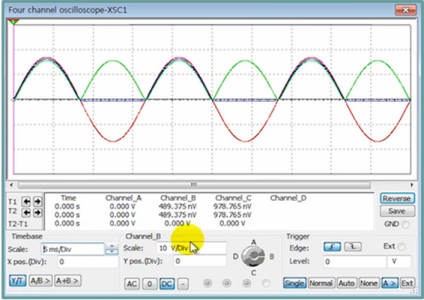

③ 시뮬레이션을 실행한 다음 오실로스코프의 속성창을 열어 화면을 설정해주세요.

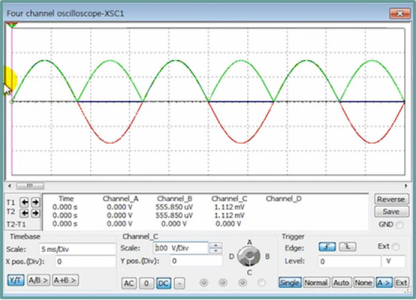

④ 오실로스코프의 측정 파형에서 각각의 전압 파형을 비교해주세요.

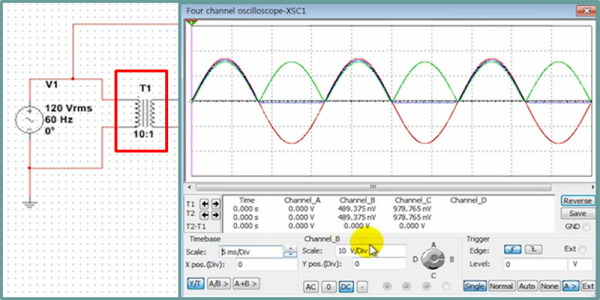

⑤ 입력전압과 변압기 2차측 출력 전압은 10:1의 비로 측정되는 것을 확인해주세요.

⑥ 변압기 속성 창에서 변압비를 변경해보세요.

⑦ 변압기 속성창에서 변압비를 1:1로 조정하여 출력 파형을 확인해주세요.

⑧ 입력전압과 변압기 2차측 전압, 부하측 전압의 파형이 동일한 것을 확인해주세요.

⑨ 다이오드 D₁, D₄가 동작하여 양의 반파를 정류하는 파형이 나타나는 것을 확인해주세요.

⑩ 다이오드 D₂, D₃가 동작하여 음의 반파를 정류하는 파형이 나타나는 것을 확인해주세요.

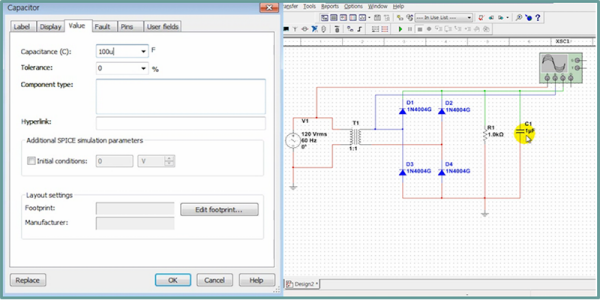

⑪ 커패시터 평활회로를 확인하기 위해 부하에 병렬로 커패시터를 연결하여 출력 파형을 비교해주세요.

- C1=1[uF], 100[uF]

⑫ 커패시터 용량이 커질수록 직류에 가까운 파형을 얻어지는지 확인해주세요.
