① 첫 번째 실행 할 부분은 솔더 페이스트를 교반해서 스크린프린터 내부에 공급을 하는 과정입니다.

② 솔더 페이스트는 사용하기 전에 미리 꺼내 상온 상태에서 2시간 정도 보관 후에 교반을 시작합니다.

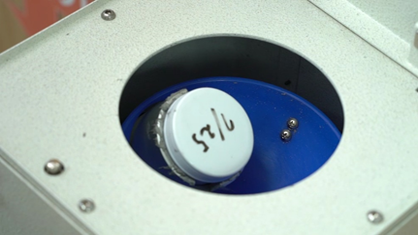

③ 솔더 페이스트 통의 뚜껑을 닫고, 홀더에 넣은 다음 교반기의 뚜껑을 닫아 교반을 진행합니다.

④ 교반하는 시간은 1분 내외입니다. 재사용 솔더의 경우에는 30~40초 정도 교반합니다.

⑤ 한번 뚜껑을 열고 사용한 솔더는 폐기하는 것이 원칙이나 짧은 시간을 사용한 솔더는 재사용이
    가능합니다. 단, 개봉 후 8시간이 지나면 무조건 폐기합니다.

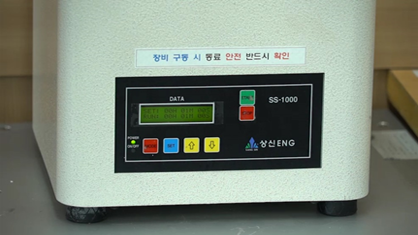

⑥ 장비의 교반 회전수에 따라 시간을 조정합니다(일반적으로는 40~60초 정도).

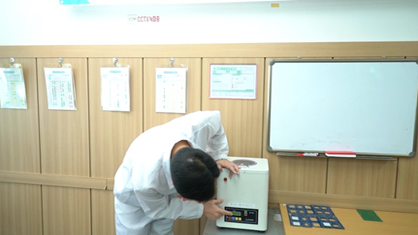

⑦ Start 버튼을 누르면 교반기 전체에 진동이 발생하기 때문에 교반기를 손으로 꽉 잡아 줍니다.

⑧ 교반이 완료되면, 교반기 도어를 열어 솔더 페이스트 통을 꺼냅니다.

⑨ 솔더 페이스트 통 외부에는 사용한 이력(솔더 개봉 일자, 사용 시간)을 스티커에 기록합니다.

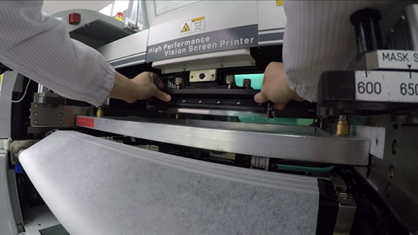

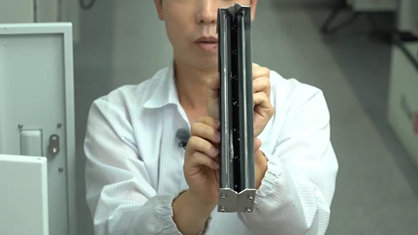

① 스퀴즈 칼날은 수직 기준으로 대략 40°정도 기울어져 있습니다. 2개의 칼날은 서로 등을
    반대(대각의 방향)로 장비에 부착합니다.(↙↘ 정방향)

② 사용 후 납이 남아 있지 않도록 잘 세척하여 보관합니다. 남아있는 납은 굳어 버리면 세척이
    잘 되지 않습니다.

③ 스퀴즈 칼날은 고정 볼트의 거리가 좁은 것과 넓은 것으로 구성됩니다. 고정 볼트의 거리가 넓은 장치를
    안쪽 홀더에 설치하고, 좁은 칼날은 홀더에 설치합니다.

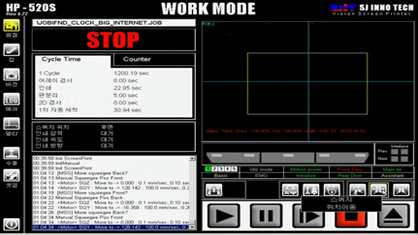

④ 솔더 페이스트를 공급하기 위해서는 스퀴즈 유니트가 전면에 있지 않도록 합니다. 만약, 전면(Front)에
    있으면 메인 화면의 ‘스퀴즈 이동’ 아이콘을 선택하여 후면(Rear)으로 이동시킵니다.

⑤ 솔더 공급 위치는 메탈 마스크의 천공이 되어 있는 바로 밑입니다.

⑥ 스퀴즈 위치 이동 기능을 통해 전면부로 이동합니다. 납 공급을 위해 후면으로 이동된 상태에서 작업을
    진행하게 되면, 납이 없는 위치이기 때문에 문제가 발생합니다.

① PWB Mark와 메탈마스크 Mark 4개의 위치를 검사해서 PWB와 메탈마스크의 위치를 정확하게
    매칭한 다음 좌표를 보정합니다.

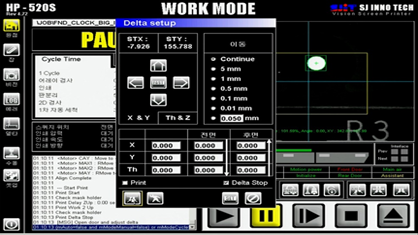

② 델타(Delta)셋업 화면에서 ‘Delta Stop’ 버튼을 선택을 하고,‘SET'을 선택합니다.
    'Save Current delta data' OK 선택합니다.

① PWB를 투입하여 테스트 생산을 시작합니다.

② 메인 화면의 Work Mode에서 ‘시작’아이콘을 눌러 생산 시작을 합니다.

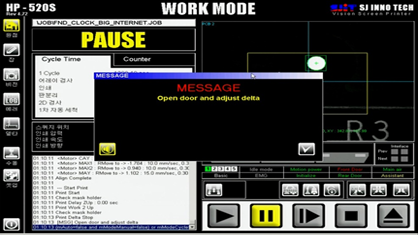

③ ‘Open door and adjust delta' 라는 메시지 화면이 뜨면, door를 열고 화면에서‘OK’를 선택합니다.

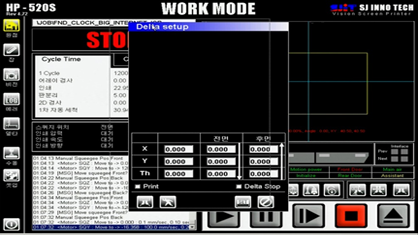

④ Delta Setup 화면은 생산 전에 사용자가 확인하는 화면으로 PWB의 도포하는 PAD 부분과
    메탈 마스크의 천공된 부분과 일치하는지 확인할 수 있습니다.

⑤ Delta Set 화면의 스퀴즈 이동(Home)기능을 선택하면 스퀴즈 Home 위치로 이동합니다.

⑥ 장비 전면에 있는 램프 스위치를 켜면 장비 내부를 밝게 볼 수 있습니다.

⑦ 메탈 마스크 유니트를 이동하기 위해 화면에 표시된 X&Y를 선택하고 ←, →, ↑, ↓화살표를 선택합니다.

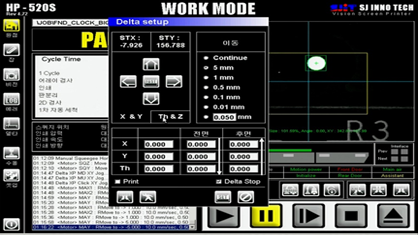

⑧ Delta Set Up Work 테이블 Th & Z 위치 이동은 이동 단위를 0.1mm로 선택 후 화살표(↑,↓)를
    선택합니다. 회전은 화살표 ←(반시계), →(시계) 방향 선택할 수 있습니다.

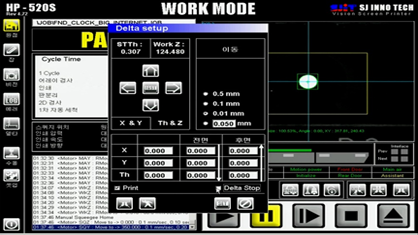

⑨ Delta Set up 내에 ‘Print’ 기능 선택을 하고‘Delta Stop’ 선택을 해제 한 다음 ‘SET’ 후
    메인 화면의 ‘일시정지’에서 ‘시작’ 선택하여 생산을 진행합니다.
