실습하기
이번 시간 학습한 내용을 실습해 보세요. 실습하면서 느낀점을 다른 학생들과 공유해보세요.
1.CAM 350 기본 운영
1) CAM350 소개
① CAM350 9.1아이콘을 더블 클릭하여 프로그램을 실행합니다.

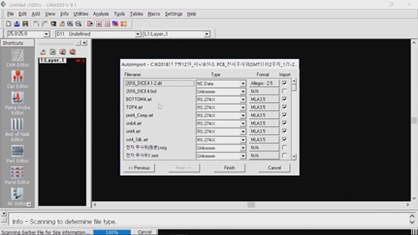

② File메뉴에서 Import의 Auto Import를 선택하고 Directory를 선택한 다음 Next 버튼을 누릅니다.
③ 폴더 내에 있는 파일에 대한 Import 결과에서 Import 항목을 체크하면 해당 파일을 가져 옵니다.
1.CAM 350 기본 운영
1) CAM350 소개
④ 4가지 기능
- Redraw: 현재 화면 내에 도면을 다시 그림
- Add Layer: 도면을 추가함
- All On: 현재 있는 7개의 회로 이미지를 화면에 보여줌
- All Off: 화면내의 선택정보 표시를 끔. Redraw를 누르면 다시 보여줌
- Redraw: 현재 화면 내에 도면을 다시 그림
- Add Layer: 도면을 추가함
- All On: 현재 있는 7개의 회로 이미지를 화면에 보여줌
- All Off: 화면내의 선택정보 표시를 끔. Redraw를 누르면 다시 보여줌
2. COMPONENT 및 SILK파일 정보
1) Component 및 Silk 파일 찾기

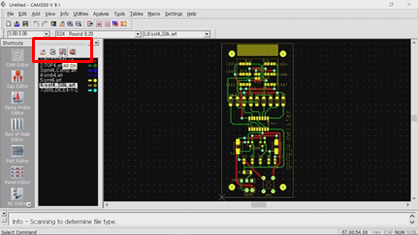

① 1번 파일을 선택하고, All Off를 눌러 화면에서 이미지를 끈 다음 다시 Redraw를 선택하여 1번 파일의
이미지를 확인합니다.
이미지를 확인합니다.
② 2번 부터 모든 파일을 반복하여 이미지를 확인합니다.

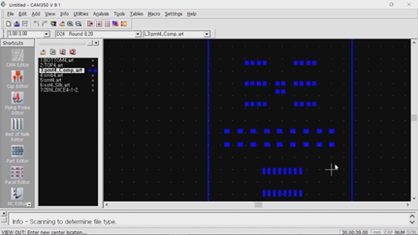

③ 확인한 이미지 중 Component파일과 Silk파일이 어떤 것인지 확인합니다.
